HFY-YYZL門式啟閉機新型液壓抓梁監控系統專用設備

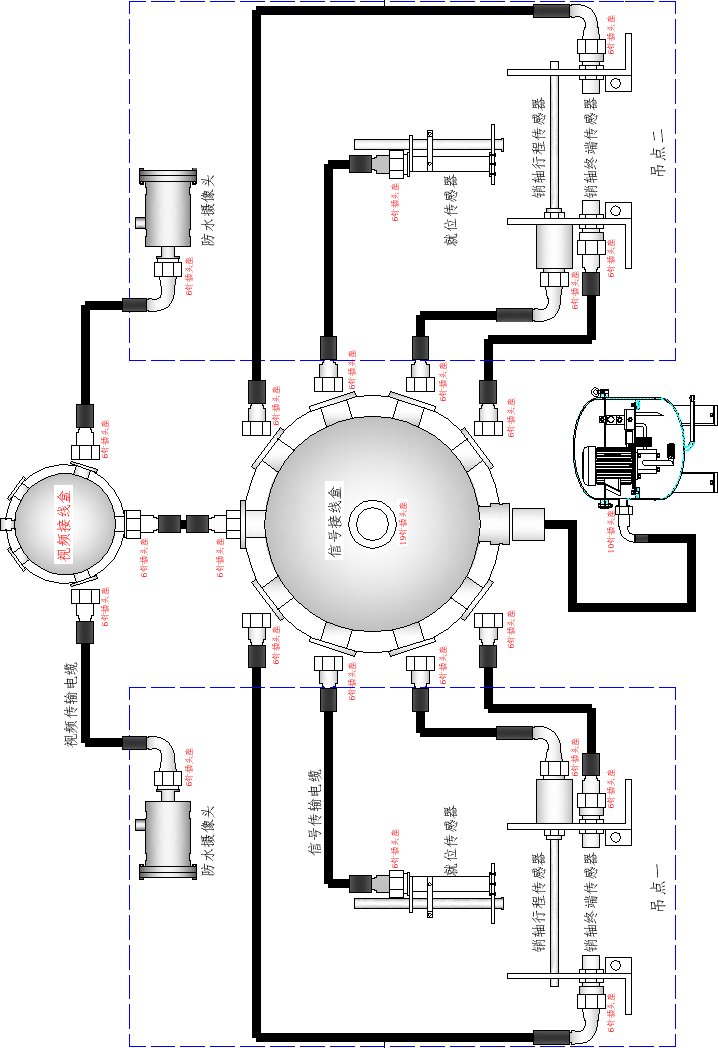

　　液壓抓梁是水電站啟閉機啟閉閘門的關鍵設備，抓梁監控系統又是液壓抓梁的眼睛，可靠穩定的監控系統對設備至關重要。為保證設備安全運行，結合現代監控技術，采用新型密封原理設計的抓梁監控系統如下圖。

　　系統特點：

　　1. 系統所有組件包括信號電纜與 6 針、10 針插頭之間的連接接頭均采用不銹鋼 304 材質;

　　2. 系統組件之間采用液壓密封原理，系統組件各自獨立密封，互相隔離，互不影響;

　　3. 信號傳輸電纜護套采用耐水壓防護管，護套內置鋼絲編織與橡膠交聯，耐水壓等級不小于 10MPa，且抗沖擊耐老化，正常使用壽命不小于 5 年;

　　4. 所有系統組件(傳感器、攝像頭、液壓泵站、接線盒)之間連接均采用陶瓷燒結插頭座， 耐水壓等級不低于 5MPa，之間插拔更換組件，檢修維護更加簡單;

　　5. 泵站及接線盒線插座耐水壓等級為 7MPa，可有效將泵站與接線盒、接線盒與電纜插頭隔離開來，即使一側密封失效，也不會影響另一側的密封;

　　6. 水下攝像頭帶有自動感光開關，在無光環境下自動化開啟 LED 燈補光，有光環境自動關閉 LED 補光燈;

　　7. 在系統連接組件無損壞的情況下，保證系統密封 5 年之內免維護。
